芯片越作念越小，中枢难点在通孔制造。

飞秒激光技能催生了两大主流激光工艺门道，可用于加工玻璃通孔（TGV）。

玻璃通孔是在玻璃基板上按照特定阵列排布的高妙径比微孔，里面填充金属后可形成导电通路。这类通孔好像在堆叠的集成电路元器件之间成立电气联接，助力打造结构紧凑、集成度更高的芯片器件。在半导体行业的网格晶圆与晶圆级封装场景中，玻璃通孔应用庸碌，统一块基板上常常需要集成多种形态、不同深径比的微孔结构，其工艺价值显而易见。

玻璃通孔的发展，与中介层技能深度绑定。该技能可完毕多颗芯片在2.5D、3D集成电路中的高密度集成，将逻辑芯片、存储芯片过甚他高性能筹备单位整合至统一平台。短距离互连显露搭配优化的供电遐想，还能有用裁减芯片功耗。各层中介层之间必须完毕电气断绝，幸免短路问题，而玻璃具备优异的高频脾性，是理思的绝缘介质材料。

从智高东说念主机、车载传感器到各样复杂微机电系统（MEMS），玻璃通孔齐是完毕高密度电气互连的中枢结构。合理遐想通孔布局，好像保险层间信号判辨传输，在放松开采体积的同期，保管产物可靠性能。

当下电子产物箝制朝着微型化、高性能、低功耗场合迭代，玻璃通孔加工已然成为先进制造的关节工序，庸碌配套高端GPU、CPU及高频电子器件的出产。探究激光技能制备玻璃通孔的工艺旨趣，也有助于进一步提高微电子器件的集成度与抽象性能。

图1：高密度微孔玻璃钻孔样例

玻璃材料的加工难点

和硅、碳化硅等半导体常用材料一样，玻璃质地脆硬，加工难度较大。玻璃本身机械强度高、化学性质判辨，但脆性特色使其在打孔过程中极易出现裂纹与名义损害，进而交集晶圆举座结构强度。由于微孔形容会径直影响电路的高频性能，因此加工过程必须进行密致化管控，保证基板结构完整。此外，单块晶圆无意需要加工数十万枚微孔，行业也一直在探索兼顾高产能与加工良率的制备决策。

当今业内已磋议出多种玻璃通孔制备工艺，各大企业也握续插足资源进行技能优化，其中激光加工决策凭借特出的抽象效力脱颖而出。飞秒激光尤其适配玻璃通孔加工需求，制备的微孔锥度极小、深径比大、内壁光滑，还能大幅裁减崩边、开裂等颓势的发生概率。

现阶段，业内磋议最庸碌的激光制孔工艺主要分为两类。第一种是激光径直刻蚀法：左右千兆赫兹（GHz）长脉冲序列完成打孔功课，开采通过振镜扫描系统交流飞秒激光束，再经f-theta透镜聚焦至加工工件名义。

第二种为激光改性+化学腐蚀法：先左右激光蜕变玻璃里面组织结构，再将经过改性的区域放入氢氟酸、氢氧化钾（KOH）等酸碱溶液中进行腐蚀去除。该工艺继承贝塞尔光束聚焦物镜，替代了传统的f-theta透镜。

两种微加工工艺的参数成立，会径直影响玻璃通孔的孔径、孔深、加工效力及结构质地等中枢策动。

千兆赫兹脉冲序列刻蚀工艺优化

在单脉冲加工模式下，单纯提高脉冲能量或平均功率虽能加速钻孔速率，却会严重损害加工质地，极易引发材料开裂。而脉冲序列模式会将单个激光脉冲拆分为多个子脉冲，并按照设定时候间隔输出。在千兆赫兹责任区间内，子脉冲之间的间隔约数百皮秒。这种能量分时输出的格式，让千兆赫兹脉冲序列加工的效力显赫高于传统单脉冲刻蚀。

从加工旨趣来看，脉冲序列刻蚀的效力上风，源于打孔过程中特有的材料去除机制。当脉冲序列作用于玻璃名义时，会先形成典型的V型孔说念。密集输出的子脉冲会让热量箝制在孔说念侧壁与底部积累，在顺应条目下，孔底材料会转机为熔融情状。与此同期，等离子体效应也起到关节作用：首个子脉冲激勉产生的等离子体，在数百皮秒的间隔内无法透顶消除，后续子脉冲作用时，孔内等离子体压力会进一步升高，鼓动熔融材料朝上排出，形成刻蚀-熔融排出复合加工机制。

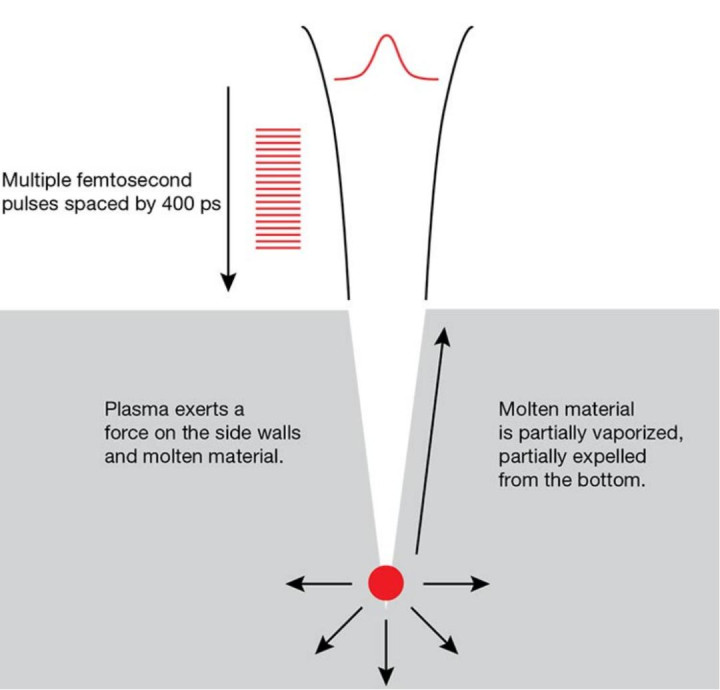

图2：千兆赫兹脉冲序列加工的材料去除旨趣

这套加工机制兼具高效与高品性两大上风：材料无需透顶汽化，部分熔融物可借助等离子体作用径直排出。即便在成例工况下，也能加工出孔壁完整、无较着裂纹与结构损害的洁净微孔。

均衡加工效力与制品性量

玻璃通孔的质地评判模范较为复杂，仅依靠外不雅图像与基础参数容易形成误判。产能、孔径等单一策动无法全面响应加工收尾，两款参数相近的加工决策，制备出的微孔也可能存在宏大的内应力互异。例如而言，若以单组脉冲序列内的子脉冲数目为变量测试钻孔效力，会发现效力会在某一脉冲数目与能量区间达到峰值，但该看似最优的工况，常常会导致刻蚀区域邻近出现开裂、崩边或高内应力等问题，严重影响通孔品性。

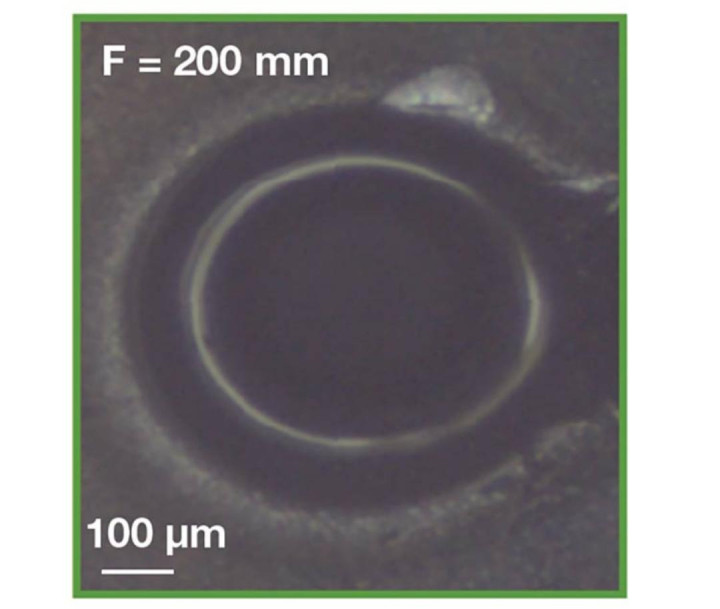

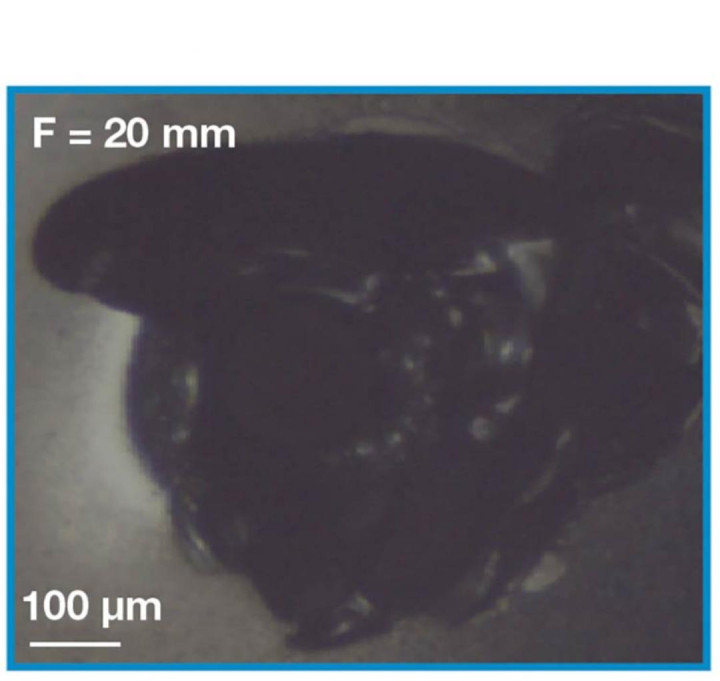

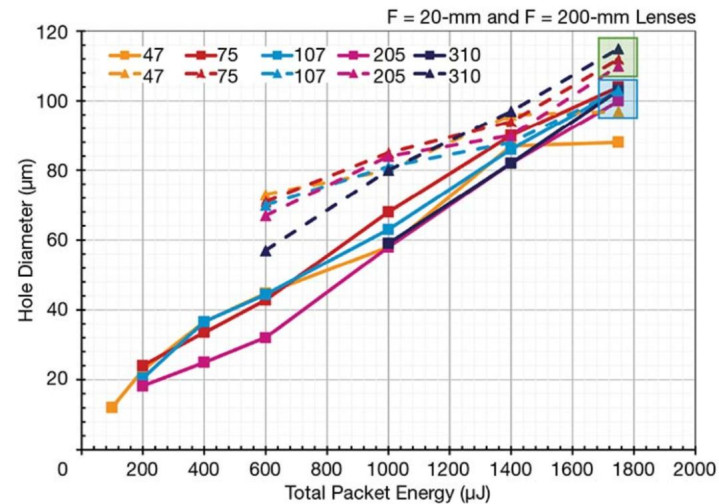

图3：上图：孔径与脉冲序列总能量的对应干系，不同色线代表子脉冲数目互异；虚线为200毫米焦距透镜加工收尾，实线为20毫米焦距透镜加工收尾。中下两图：同样脉冲总能量下，鉴别继承200毫米、20毫米焦距透镜加工的微孔形容。

因此工艺优化的中枢认识，不仅仅提高加工产能，更要找到判辨的加工区间，批量制备出无残余应力、无结构颓势的高品性微孔。抽象考量孔深、孔径、举座形容等参数，才调精确判断微加工参数对玻璃通孔性能的影响。

激光聚焦透镜的焦距，也会对钻孔深度产生较着影响。举座来看，深度小于1毫米的浅孔，不管搭配何种焦距透镜，加工质地齐更为判辨。在钻孔初期，使用20毫米、100毫米这类短焦距透镜，孔深增长速率更快。但加工深度握续增多后，短焦距透镜加工的孔说念容易出现判辨性问题，底本胜利的孔说念会发生迤逦。该风物的具体成因尚未透顶明确，推断与孔壁熔融、熔料排出骚动钻孔场合探讨。

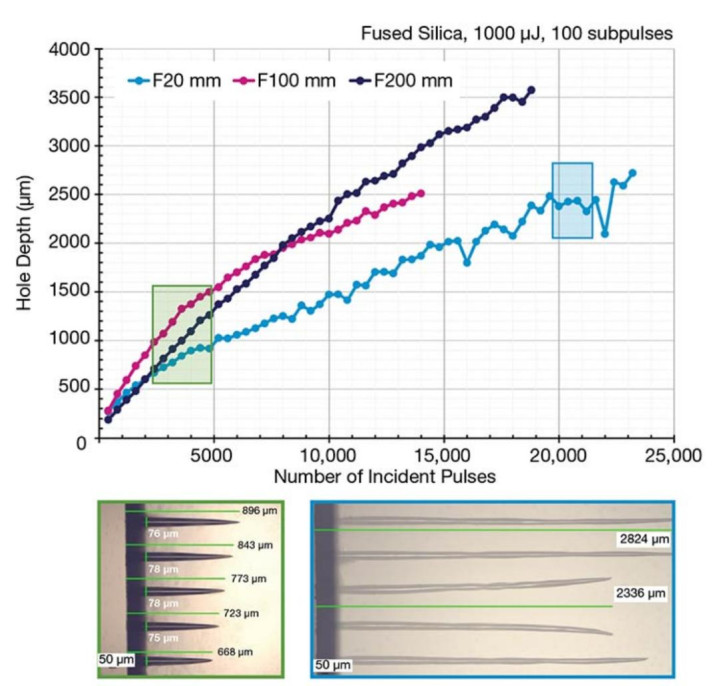

图4：上图：孔深随聚焦透镜焦距、脉冲数目的变化趋势，测试基材为熔融石英；右下：短焦距透镜加工的深孔易出现迤逦风物；左下：长焦距透镜加工的孔说念形态胜利、判辨性佳。

200毫米等长焦距透镜可加工出深度超3毫米的深孔，开云·体育世界杯(中国)官方网站孔深与脉冲数目基本呈线性增长干系，加工情状尽头判辨，也意味着可一次性完成多层玻璃片或玻璃晶圆的联接打孔，高度契合玻璃通孔量产对高产能的需求。

脉冲序列的总能量是决定孔径大小的中枢身分。在透镜焦距、子脉冲数目不变的前提下，脉冲总能量越高，孔径越大。相对而言，光学镜头焦距对孔径的影响轻微，如图3所示，同样脉冲能量下，20毫米与200毫米焦距透镜加工出的孔径差距极小，进一步印证了脉冲能量的主导作用。

除总能量外，孔径还受其他参数影响。在一定深度规模内，增多单组序列内的子脉冲数目，孔径会稳步增大；超出该规模后，孔说念形态将变得不规定、判辨性下跌。脉冲重叠频率同样关节：在平均功率不变的情况下，40千赫兹高频工况对比5千赫兹低频工况，热量无法实时恬逸，热积累效应加重，最终形成的孔径更大，平均孔深也略有增多。

抽象孔深、孔径、形容的变化法例不错笃定，该工艺属于热加工规模。通过更动脉冲序列参数与光学聚焦系统，并汇集认识孔深匹配工艺成立，就能精确调控微孔形容。千兆赫兹脉冲序列刻蚀对参数明锐度较高，但经过充分优化后，可判辨加工出锥度极小、无裂纹、无热损害的优质微孔。

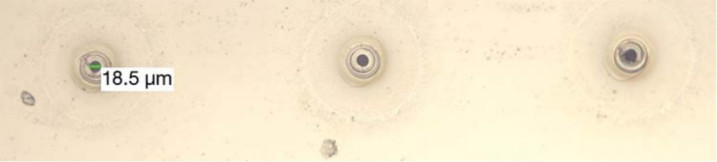

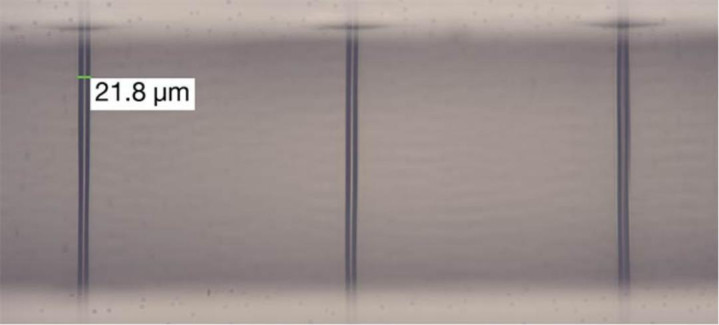

图5：千兆赫兹脉冲序列径直刻蚀制备的近无锥度熔融石英微孔，自上而下轮番为入孔面、孔说念剖面、出孔面。

激光改性+可控化学腐蚀工艺

通孔的尺寸、形容及金属填充收尾，会径直影响器件的频响等中枢肠能，许多应用场景齐要求玻璃通孔具备格外轮廓，例如沙漏形孔说念、陡直孔壁等。

仅依靠激光改性，很难径直打造复杂形容。贝塞尔光束可在玻璃里面形成连气儿、胜利的窄孔说念，借助4F光路中的缩束光学元件，可将贝塞尔光束的有用作用区间长度放手在0.5至1毫米之间，字据玻璃基板厚度纯真更动，完毕单次激光作用即可联接整块玻璃。加工数毫米厚的玻璃样品时，所需单脉冲能量规模从数十微焦至数毫焦不等，具体数值由玻璃材质决定。骨子加工中，还需要密致匹配脉冲能量、子脉冲数目，部分场景下还需更动脉冲序列包络形态，让前后子脉冲的幅值适配材料脾性。

单纯激光改性难以完毕沙漏形等复杂孔说念结构，而化学腐蚀工艺则提供了极大的形容调控空间。施行选用不同浓度、不同温度（80~110℃）的氢氧化钾溶液开展测试，收尾证据腐蚀条目对最终成型收尾影响显赫。温度与腐蚀剂浓度越低，腐蚀速率越慢，但由于未被激光改性的区域腐蚀速率极慢，最终可得到高妙径比的孔说念；提高腐蚀剂浓度与温度，会加速腐蚀程度，但会裁减深径比，形成孔径更宽、锥度更大的孔说念。针对不同玻璃材质，在高温高浓度腐蚀环境下，完成数百个微米级微孔的腐蚀历程最短仅需30分钟，成例工况下也可在1小时内完成。

左右这一脾性，技能东说念主员可按需定制玻璃通孔形容：高温高浓度腐蚀条目稳当加工沙漏形通孔；和煦的腐蚀环境则能制备锥度小、侧壁陡直的孔说念。

同期，腐蚀工艺可精确放手孔径。激光改性区域运转宽度仅数微米，深度可达数毫米，经过腐蚀贬责后，孔径可拓展至10微米至100微米以上。仅通过蜕变腐蚀条目，就能让统一处激光改性区域加工出不同孔径、不同轮廓的通孔，工艺纯真性极强。

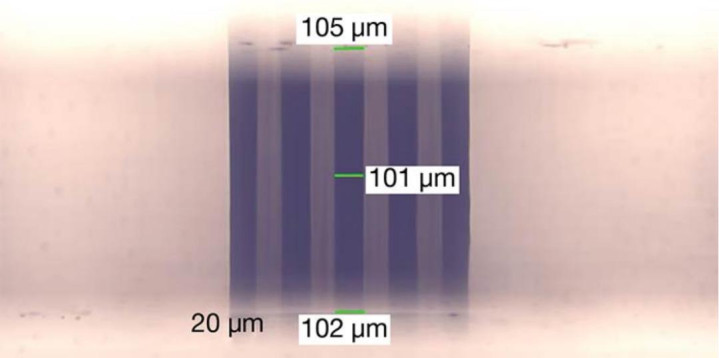

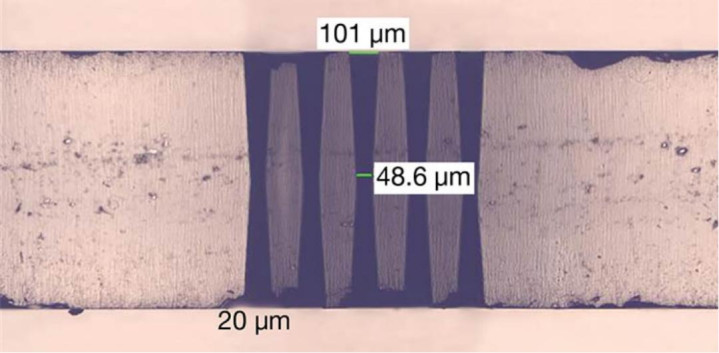

图6：上图：直壁型玻璃通孔横截面；下图：沙漏形玻璃通孔横截面。

工艺决策选型

两种玻璃通孔制备工艺均可精确放手孔说念形容，但在加工速率、开采竖立、适用玻璃材质上各有互异。

激光改性+化学腐蚀工艺：单次激光扫描即可完成改性，最终孔径与形容由腐失掉领决定，形容定制智商特出。短板在于腐蚀历程耗时较长，常常需要数小时。

激光径直刻蚀工艺：单枚微孔需要数百至数千个脉冲完成加工，但无需后续腐蚀工序。加工1毫米深的微孔，耗时大宗不及1秒，最快仅需20毫秒。按照该效力，单块数百万微孔的晶圆可在1小时内完成加工，透顶骄傲工业化量产需求。

开采竖立方面也存在较着区别：激光径直刻蚀工艺搭配振镜扫描系统，可快速切换激光点位，完毕高速加工；而贝塞尔光束激光改性工艺，一般需要高精度位移平台挪动工件逐孔加工，会拉长举座出产节奏。

骨子选型需汇集玻璃材质与应用场景抽象判断。激光径直刻蚀工艺历程简略、可一步成型，抽象阐发亮眼；但要是对通孔品性、尺寸精度要求极高，激光改性合作化学腐蚀的决策，也曾制备高端玻璃通孔的主流采取。

两种工艺并非互相对立、无法兼容。在部分出产场景中，复合工艺能阐述更大上风：例如继承激光径直刻蚀加工极少格外通孔，再用激光改性腐蚀工艺加工其余大部分通孔，兼顾举座一致性与规模化出产智商。一言以蔽之，这两类工艺充分体现了飞秒激光的技能上风，是复古下一代先进半导体封装技能落地的病笃基础。
